铁芯翻转台

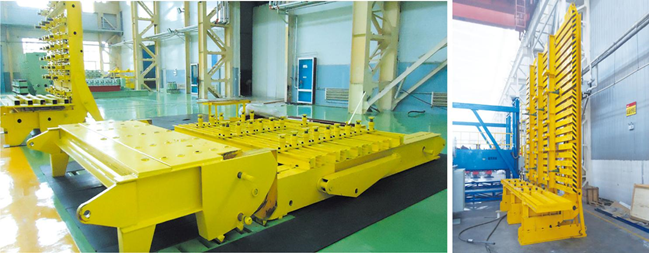

   铁心叠装翻转台   FT

设备用途：

用于变压器铁芯的叠装和翻身。它适用于大中型变压器铁芯叠装翻转。

设备特点：

（1）积木式组合结构，根据铁芯窗口尺寸组对，不受窗口尺寸多样化限制，适应性强。

（2）不需专门地坑和基础不占用作业空间，经济性好。

（3）翻转能力强，除使用车间行车外，不需另外能源。从而节约能源，减少辅助设备投资、基础投资，具有良好的性能价格比。

（4）翻转安全平稳，同步性好，铁芯无变形，可靠性高。

（5）中心距可调，台面尺寸按照客户要求设计。

（6）翻转时台面整体变形量小于3mm，叠装台与翻转梁的垂直度在翻转前后均小于2mm。

（7）使用国际先进的设计软件进行有限元分析保证了足够的强度和刚度。采用热轧型钢或者低碳钢焊接式结构，为保证平面度，关键位置采用机械加工。对于焊接式结构还要进行时效处理。纵梁上装有翻转支腿，在铁芯90°翻转后打开支腿可以防止铁芯不稳定翻到。

规格型号：

FT02、FT05、FT10、FT20、FT30、FT50、FT80、

FT100、FT150、FT200、FT250、FT350、FT450

应用范围：

（1）对排上铁轭工艺和不排上铁轭工艺均使用

（2）适用于：三柱铁芯（三组平台）、五柱铁芯（五组平台）翻转和排铁
