卷铁芯绕线机
收藏

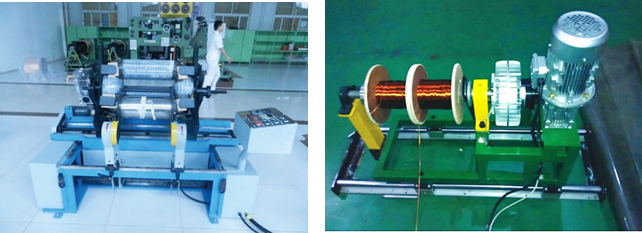

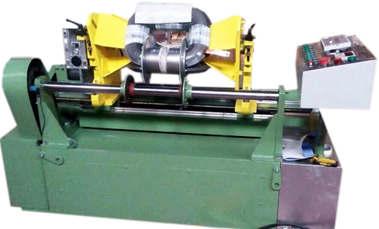

三维立体卷铁心绕线机 RX-6 设备简介： 该设备是鑫杰机械有限公司经过多年的技术积累和学习改进，自主研发的一种全新型三维立体卷铁芯线圈绕制设备。我们的立体铁心三维绕线机的自动化程度高， 只需在操作屏上输入绕制线圈的齿轮数即可直接显示绕线匝数，避免了传统绕线匝数人为计算错误的可能。 技术参数： （1）设备外形尺寸：1850mm*1250mm*1350mm （2）允许最大铁心高度：1500mm，适用于30~2500KVA额定容量油浸式变压器的线圈绕制 （3）允许器身最大圆周直径1250mm （4）驱动齿轮模齿轮最高转速480r/min （5）主轴驱动形式：变频无极调速 （6）驱动齿轮模数：m=3 （7）驱动齿轮中心高：750mm （8）铁心放置方式：卧式 （9）铁心翻转模式：电动 （10）铁心翻转速度：约3min一圈 （11）铁心前后平移速度：850mm/min （12）绕线机配置张力放线架外形尺寸：1300mm*650mm。张力放线架最大张力100N.m
技术参数： （1）设备外形尺寸：1850mm*1250mm*1350mm （2）允许最大铁心高度：1500mm，适用于30~2500KVA额定容量油浸式变压器的线圈绕制 （3）允许器身最大圆周直径1250mm （4）驱动齿轮模齿轮最高转速480r/min （5）主轴驱动形式：变频无极调速 （6）驱动齿轮模数：m=3 （7）驱动齿轮中心高：750mm （8）铁心放置方式：卧式 （9）铁心翻转模式：电动 （10）铁心翻转速度：约3min一圈 （11）铁心前后平移速度：850mm/min （12）绕线机配置张力放线架外形尺寸：1300mm*650mm。张力放线架最大张力100N.m |
